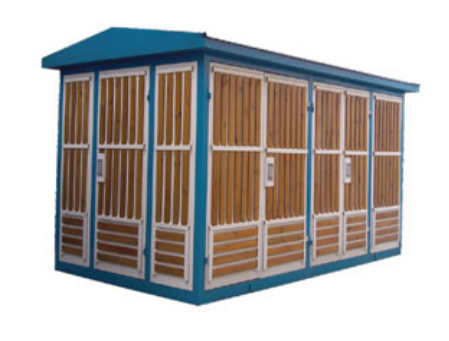

用途 Use
广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

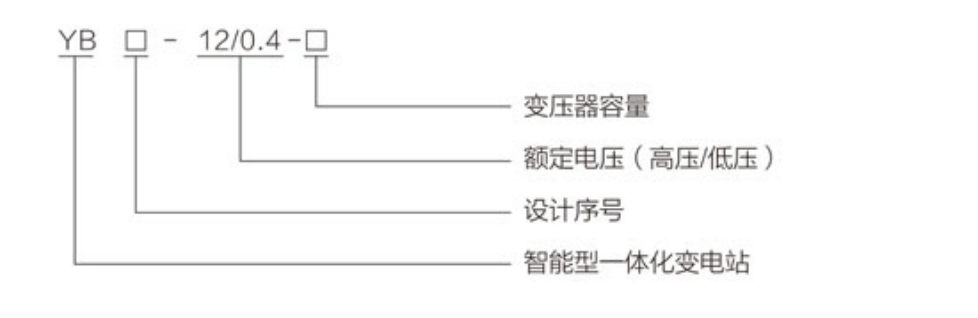

型号含义 Model meaning

功能及特点 Functions and characteristic
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◇ 高、低压保护完善，运行安全可靠，维护简单；
◇ 占地少，投资省，生产周期短，移动方便；
◇ 接线方案灵活多样；
◇ 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
◇ 型式多样：通用型、别墅型、紧凑型等多种样式；
◇ 高压环网柜内可装配网自动化终端（FTU）实现短路及单相接地故障的可靠检测，具备“四遥’功能，便于配网自动化升级。

YB智能型预装式变电站日正常使用条件Normal use condition
1、海拔高度不超过1000m；
 2、环境温度: -25℃-+40℃；
3、相对湿度:日平均值不大于95%，月平均值不大于90%；
4、安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

YB智能型预装式变电站变压器transformer
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

YB智能型预装式变电站高压侧High pressure measurement
智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用QCE4, QCE2,QCE 1等真空断路器保护。


YB智能型预装式变电站低压测Low pressure measurement
低压侧主开关采用万能式或智能型断路器，选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路;智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

YB智能型预装式变电站日执行标准Executive standard
本产品符合下列标准:
GB/T17467- 1998《高压/低压预装式变电站》
DL/T537-93《6-35kV箱式变电站订货技术条件》

正常使用条件 Normal use condition
◇ 海拔高度不超过1000m；
◇ 环境温度：-25℃~+40℃；
◇ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◇ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

变压器  Transformer
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压测  High pressure measurement
智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。主要技术参数见下表。对于800kVA以上的变压器，可选用QCE4，QCE2，QCE1等真空断路器保护。
低压测  Low pressure measurement

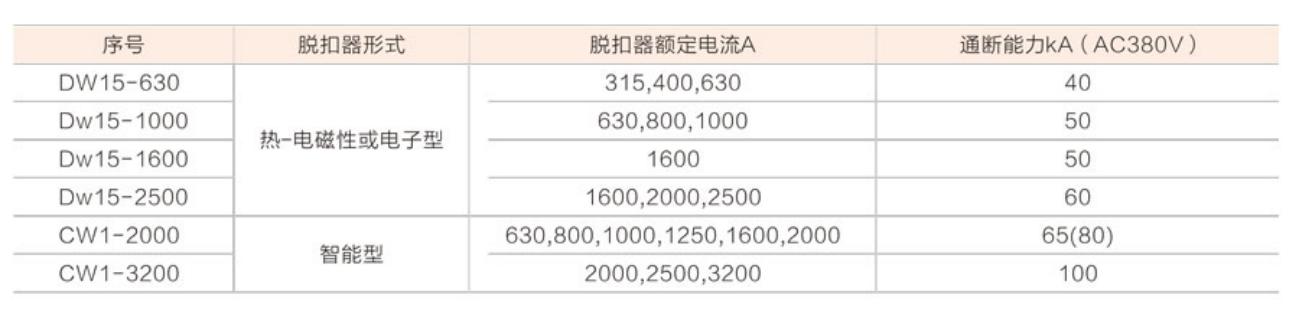

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

执行标准  Executive standard
本产品符合下列标准;
GB/T17467-1998《高压/低压预装式变电站》
DL/T537-93《6一35kV箱式变电站订货技术条件》

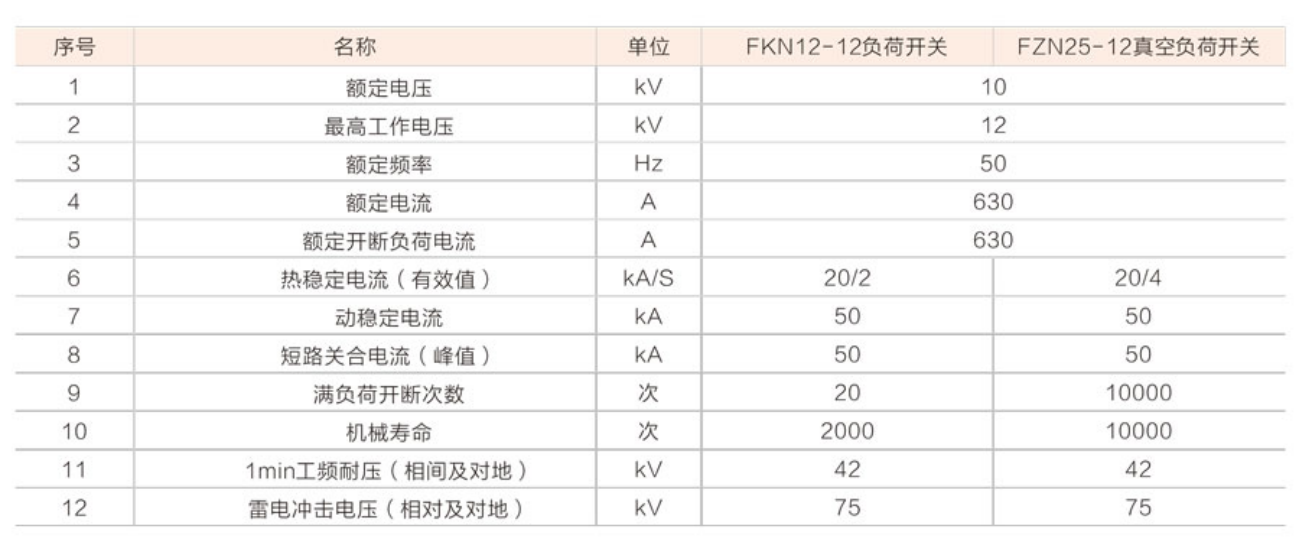

符合开关技术参数 Compliance with switch specifications

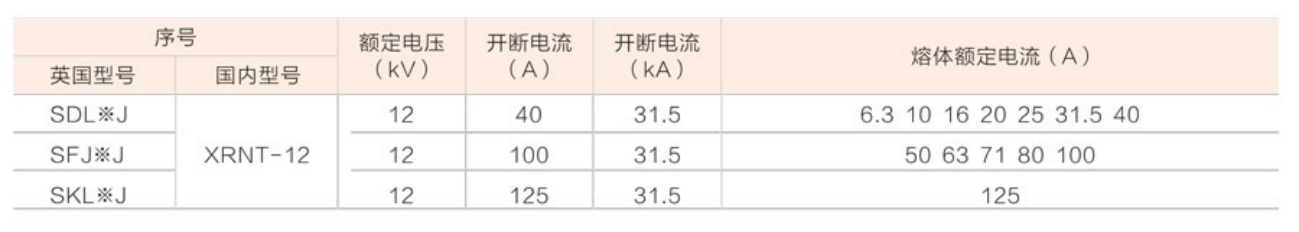

高压熔断器技术参数   High voltage fuse technical parameters


注：由是否安装装机器确定，N为无撞针，A为有撞针。



注：（80）为高分子断型

一次方案图  One plan
变电站一次方案参见附图。

典型方案示例图 Typical example diagram
典型方案示例图参见附图。

基础与平面布置图 Foundation and floor plan
变电站基础图参见附图；变电站平面布置参见附图，用户可根据需要选用。

安装、使用与维修 Installation, use and maintenance
智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项:
用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。
产品应采用专用吊具底部起吊，如图3
产品水平安放在事先做好的基拙上:然后将产品底座与基础之间的缝隙用水泥沙浆抹封，以免雨水进入电缆室，通过高、低压室的底封板接入高、低压电缆。
产品安装就位后应做好可靠接地;电站底座槽钢上的两个主接地端子、变庄器中性点及外壳、避雷器下桩头等均应分别由安装部门接地。所有接地应共用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不少于两条。
产品在安装完毕或维修后，投运前应进行如下项目的检验和试验:
变电站内是否清洁;
操作机构是否灵活;
主要电器的通断是否灵活可靠;
电器辅助触点的通断是否可靠准确;
表计及继电器动作是否准确无误;


◇ 仪表及互感器的变比及接线极性是否正确;
◇ 所有电器安装螺母是否拧紧，安装是否牢固可靠;
◇ 母线连接是否良好，其支撑绝缘子，夹件是否安装可靠;
◇ 电器的整定值是否符合要求，熔断器熔芯规格是否正确:
◇ 主电路及辅助电路的接点是否符合电气原理图要求。

◆ 维修
◇ 产品中所有元件按各自的技术要求维护:
◇ 若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查;
◇ 运行中的高压侧开关设备，经20次带负荷或2 000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常应及时检修或更换。
◇ 低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后。方能重新投运;
◇ 避雷器每年应在雷雨季节到来之前进行一次预防性试验;
  *产品附有装箱单、合格证、安装使用说明书、电气接线图和本产品所采用的主要元件
   设备的说明书、钥匙操作工具以及根据协议书提供的备品备件。
