概述 Overview
KYN28-12(GZS1)型铠装移开式交流金属封闭幵关设备（以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。本产品符合标准：GB3906《3-35kV交流金属封闭开关设备》，GB/T11022《高压幵关设备和控制设备标准的共用技术要求》，IEC298《额定电压1 kV以上52kV及以下交流金属封闭开关设备和控制设备》。

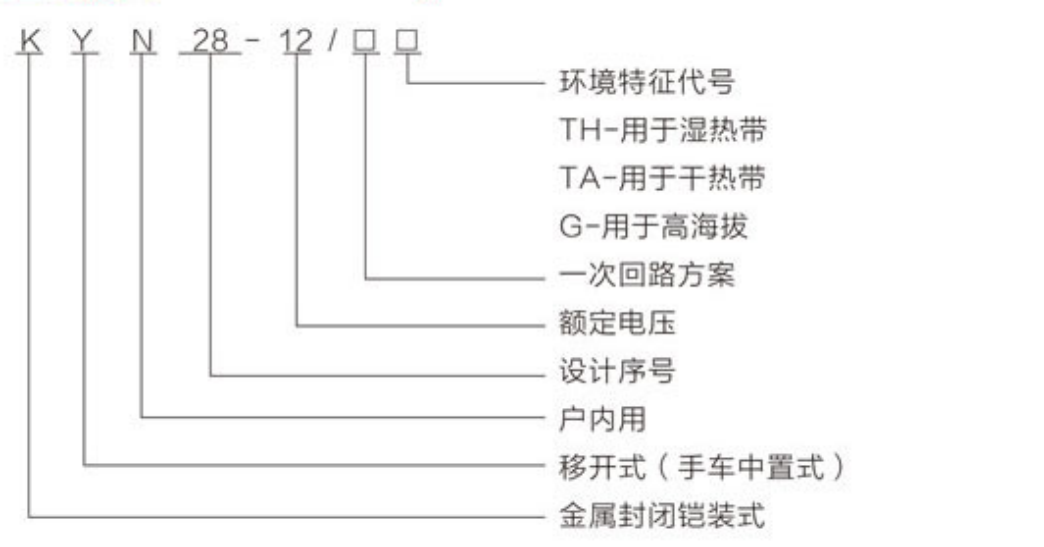

型号含义  Model meaning


正常使用条件 Normal use condition
◊周围空气温度：最高温度+40℃。最低温度-15℃。
◊相对湿度：日平均相对湿度：≤95%,日平均水蒸气压力不超过2.2kPa;
月平均相对湿度：≤90%,月平均水蒸气压力不超过1.8kPa;
◊海抜高度：1000m以下。
◊地震烈度：不超过8度。
◊周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
◊无剧烈振动场所。
◊超出GB3906规定的正常条件下使用时，由用户和制造厂协商

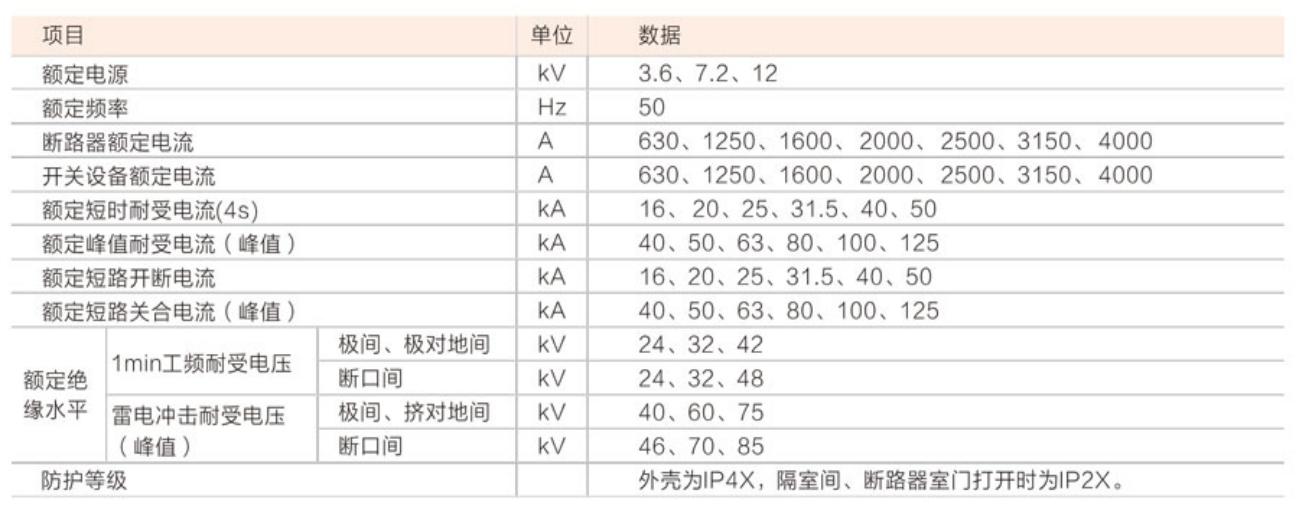

主要技术参数  The main technical parameters

注：1、电流互感器的短路容量应单独考虑。
    2、ZN63A-12技术参数详见相应样本。
    3、海拔1000m型额定电流≤1250A额定断路开断电流≤31.5kA。

结构特点 Structural features

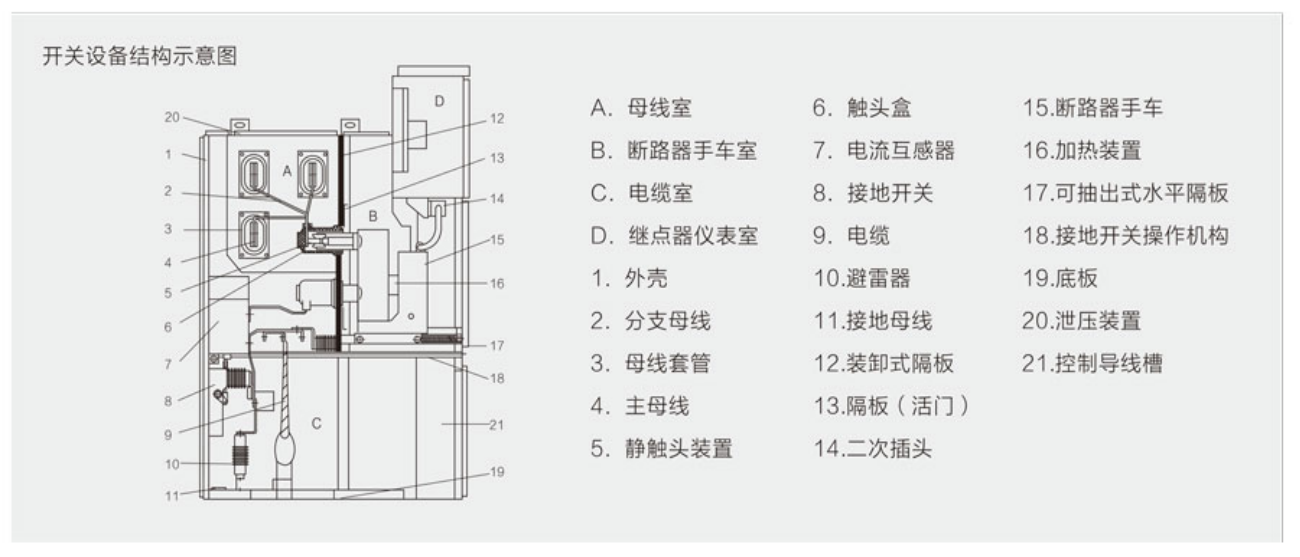

◇ 开关设备结构(见下图)
◇ 全金属组装，模数化组装式结构。
◇ 柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接。精度高、抗腐蚀、重量轻、高强度、通用性强。
◇ 可配装生产的ZN63A-12(VS1)系列或进口IVD4系列真空断路器，适用性广、可靠性高免维护。
◇ 手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
◇ 同规格车可自由互换，互换性强。
◇ 由专用运载车运送手车，撮作轻便、灵活。
◇ 电缆室可安装多达9根单芯电缆。
◇ 可靠的机械、电气联锁装置，完全满足“五防”要求。
◇ 高压室均有泄压通道，确保人身安全。
◇ 面门装有观察窗，可观察室内元件的工作状态。

外形尺寸 Dimensions

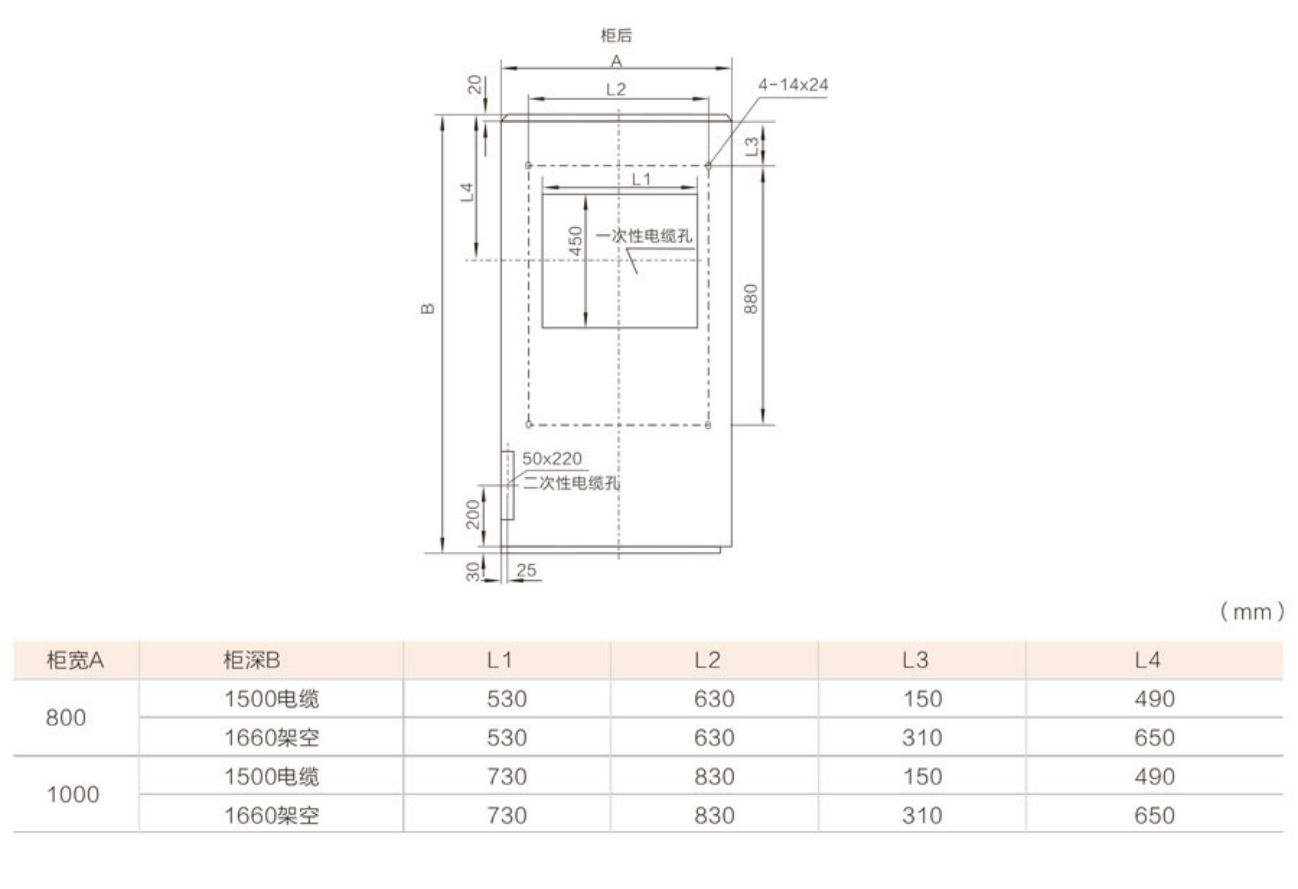

 安装尺寸 Installation size

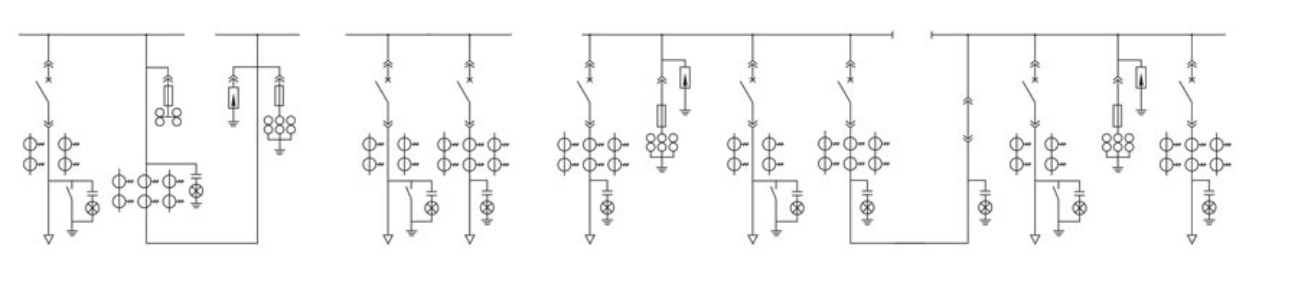

主电路方案图  Main circuit plan

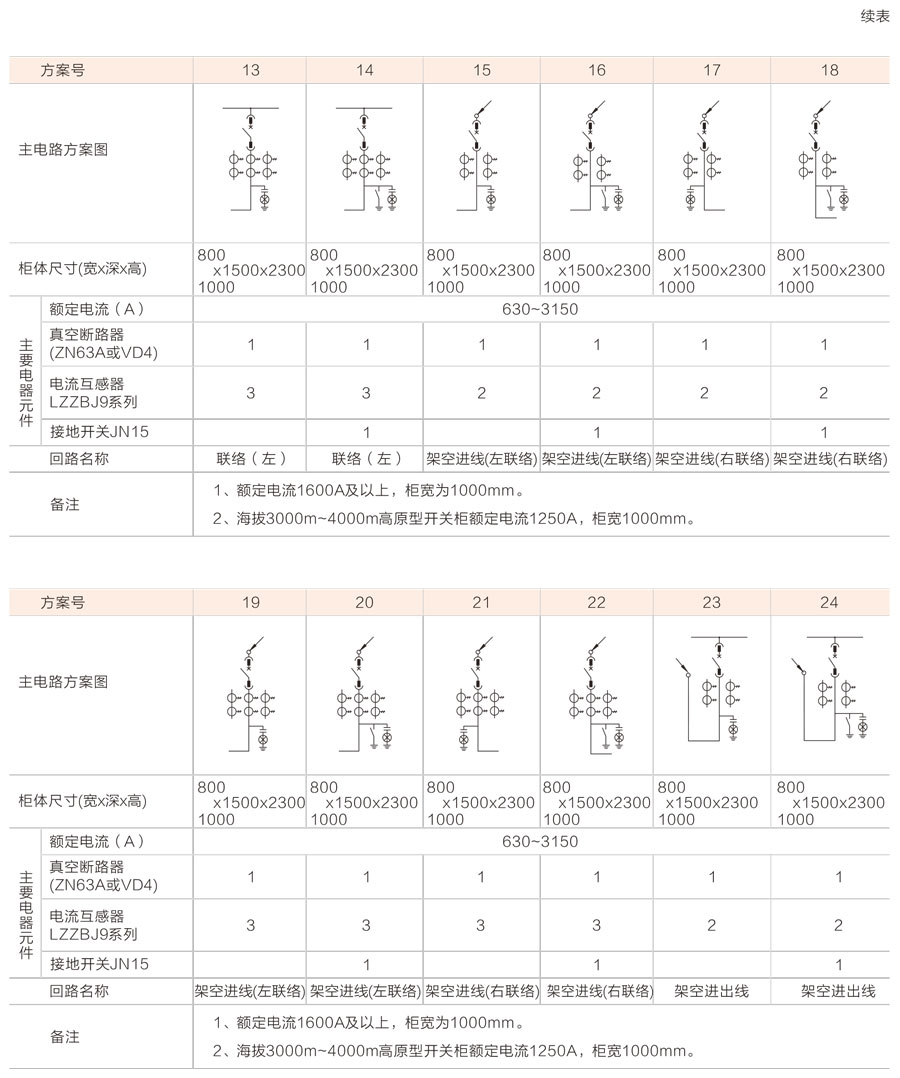

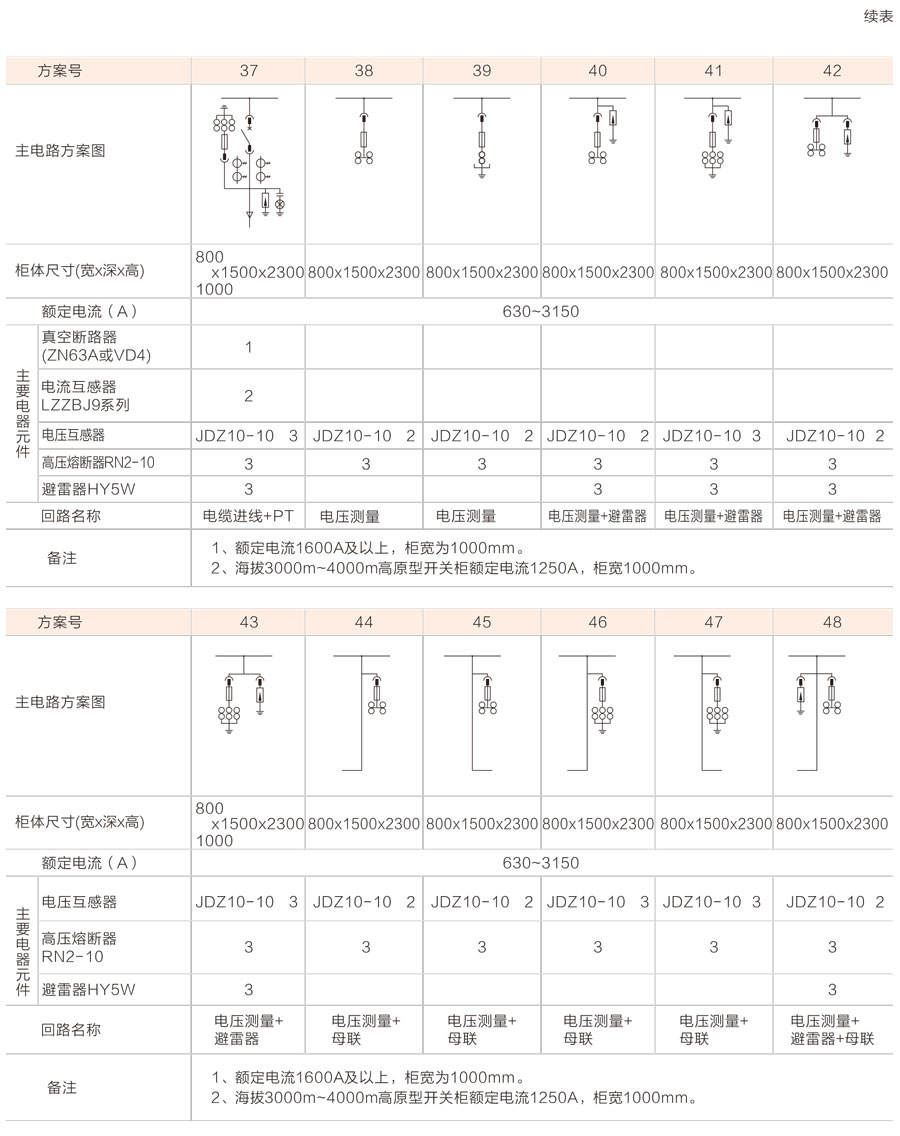

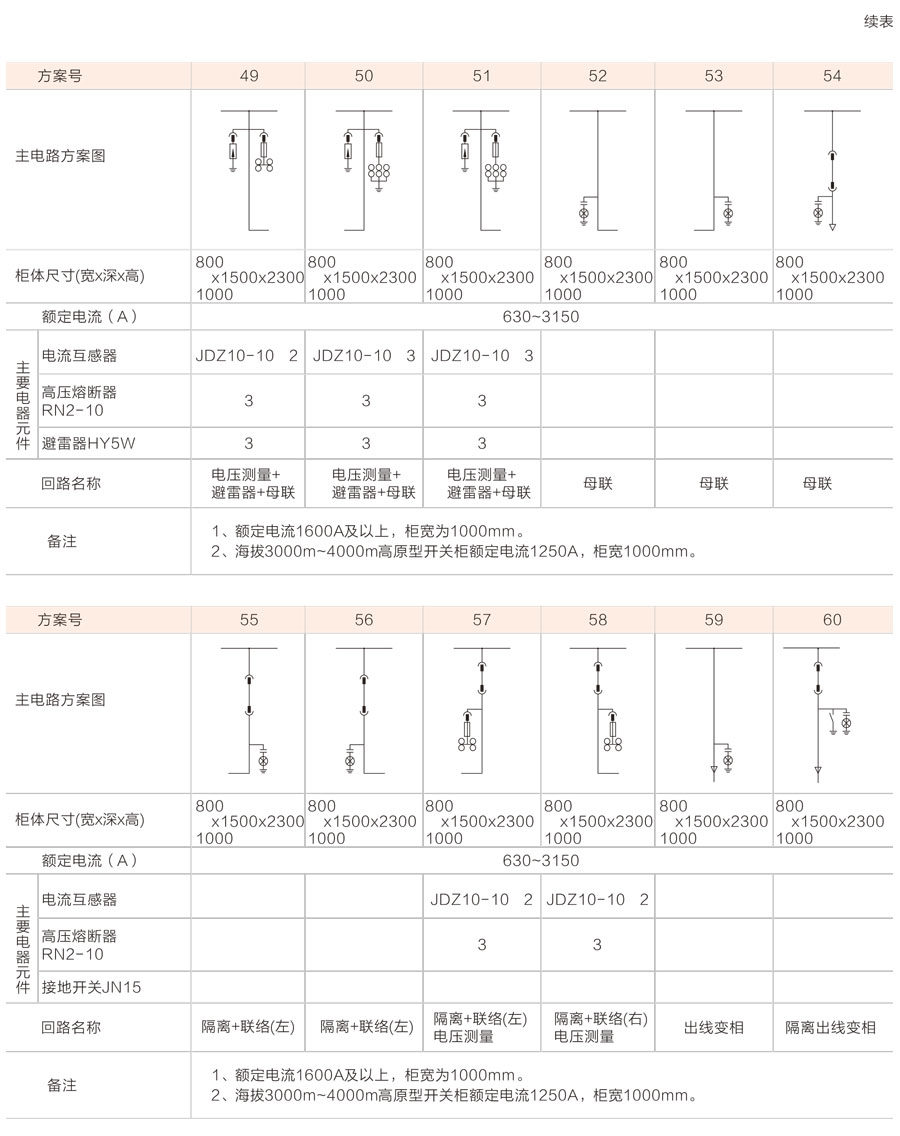

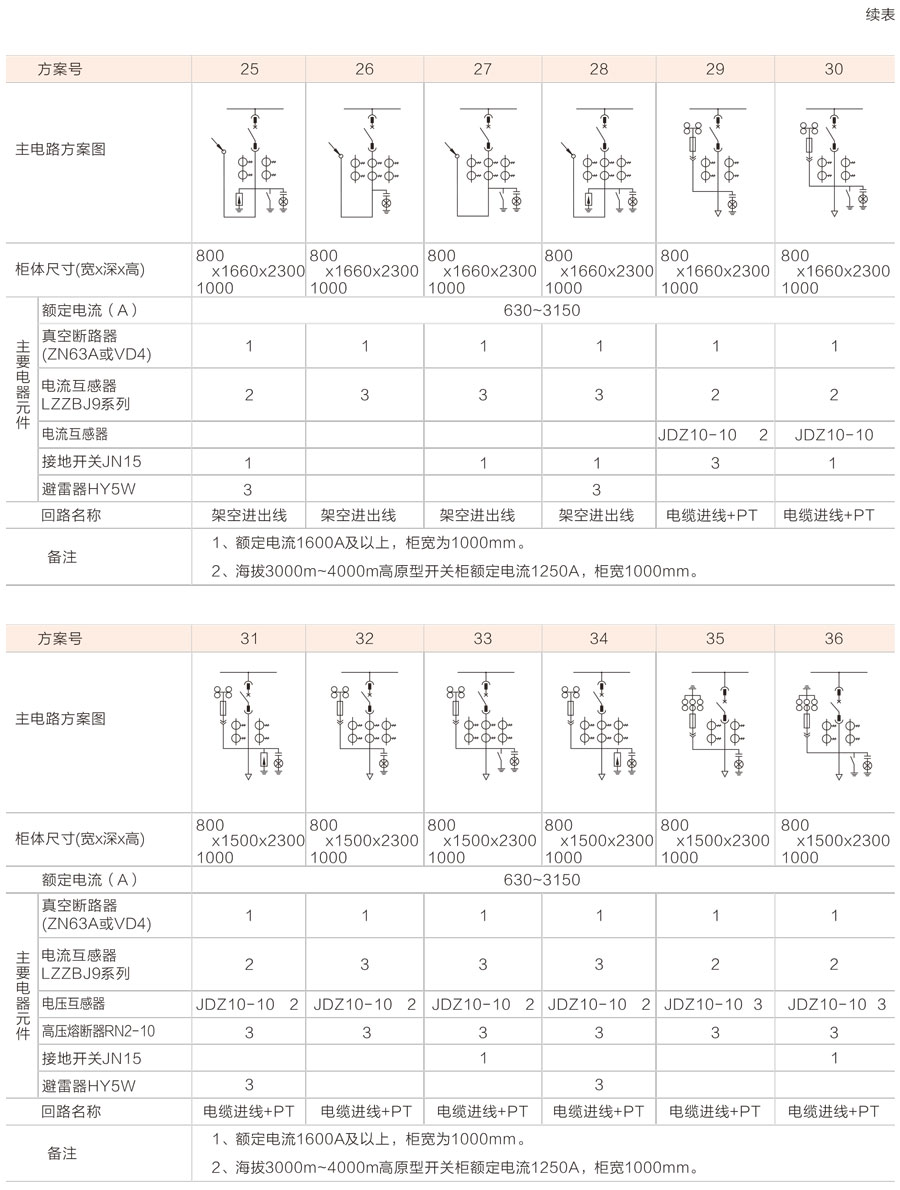

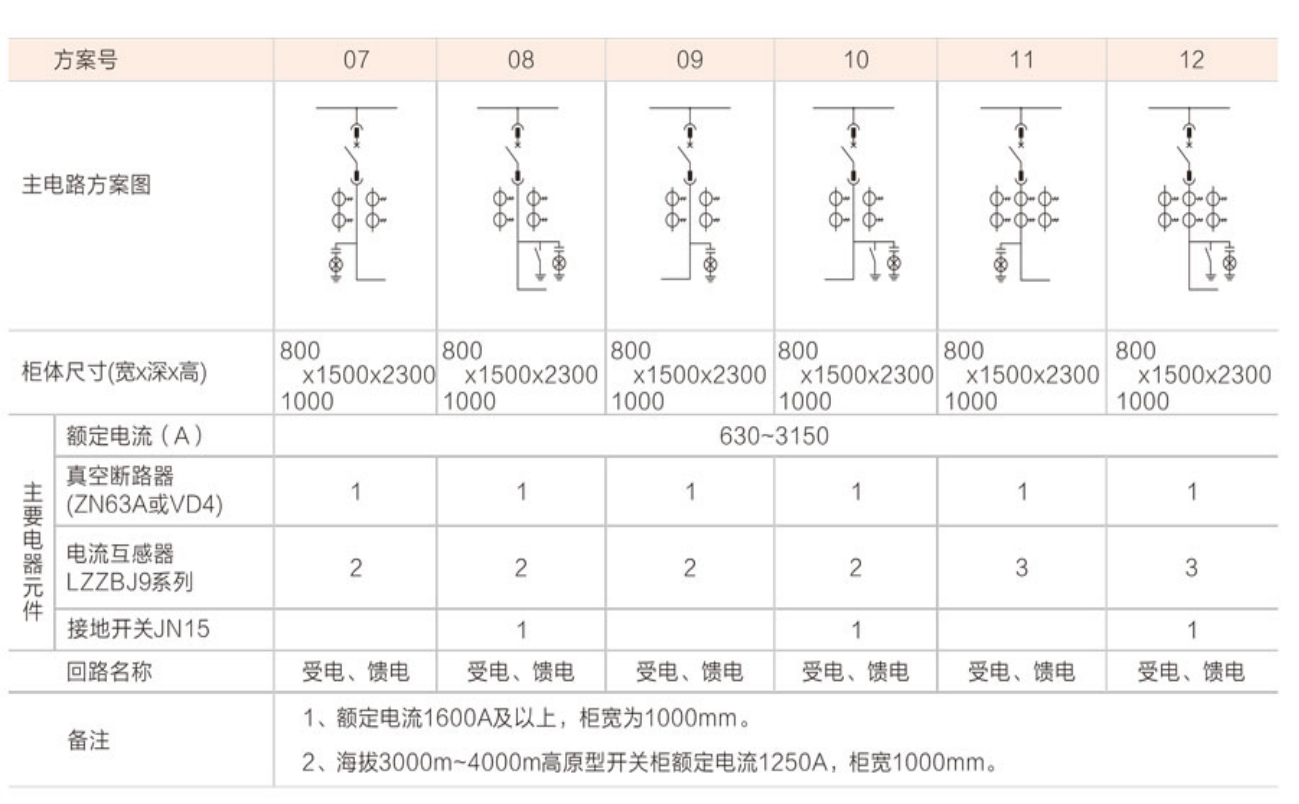

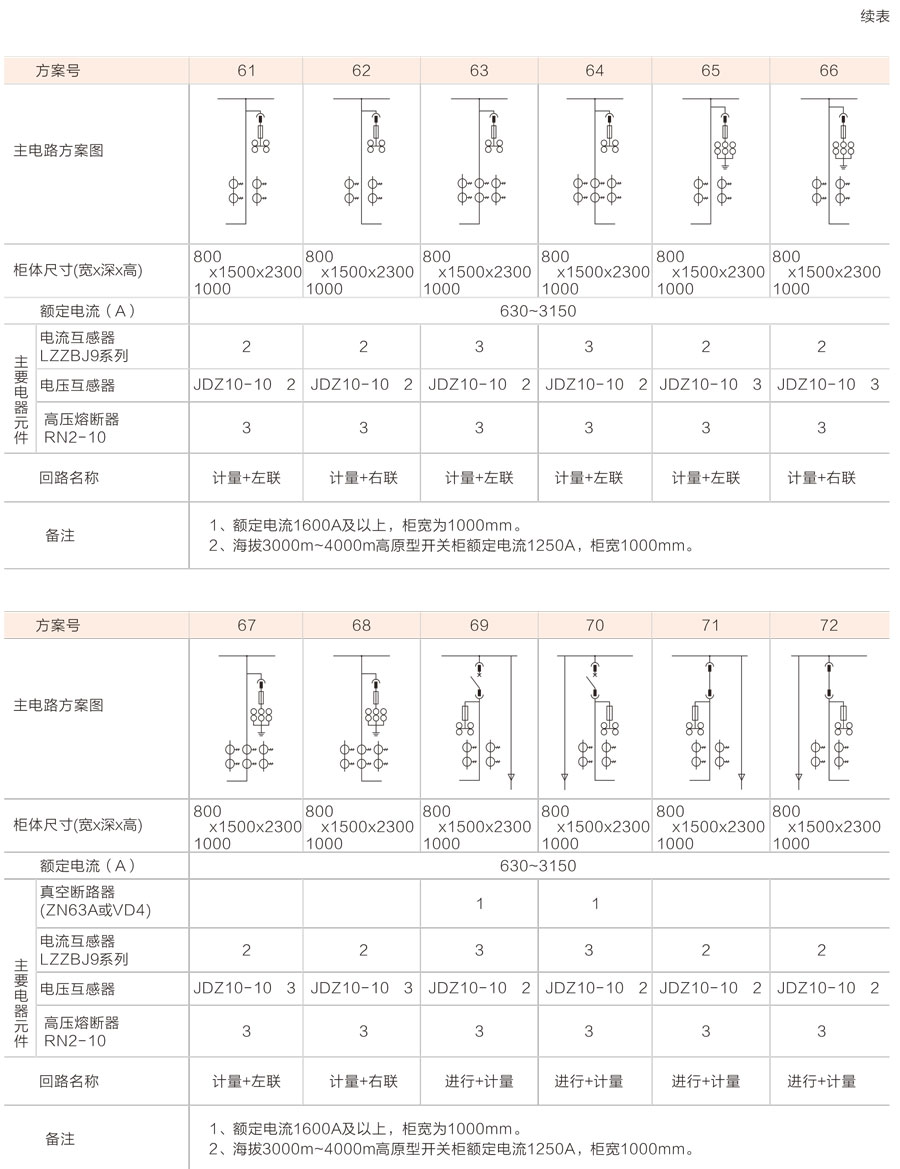

主电路经典组方案示例   Main Circuit Group Solution Example

订货须知 Download Google
◆ 订单时应提供下列技术资料:
◇ 主电路方案图编号、用途祀主结线系统图、配电室平面布置图及排列配置图等。
◇开关设备控制、测里及保护功能的要求以及其他闭锁和自装置的要求。
◇ 开关设备内主要电器元件的型号、规格及数量。
◇ 如开关设备之间或进线拒需要母线桥连接.应提供母线桥的额定载流里』母线桥的跨度，距地离度等具体要求数据。
◇ 开关设备使用在特殊环境条件时.应在订货时详细说明。
◇ 其他特殊要求。
