适用范围 Scope of application
XGN15-12(SF6)型单元式交流金属封闭坏网开关设备（以下简称环网柜）是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全符合IEC62271-200:2003和GB3906标准。
环网拒的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用 户需要配装ABB公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其搡作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X,并有可靠的机械联锁和防误操作功能。本产品具有体积小、重里轻、外型 美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
XGN15-12(SF6)型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV的电力网络中，作为电能的接受和分配之用。 柜内主开关为SF6开关。

型号含义  Model meaning

正常使用条件 Normal use condition
◊环境温度：上限+40℃,下限-25℃;
◊海拔高度：海拔高度不超过2000m;
◊相对温度：日平均值不大于95%;月平均值不大于90%;
◊周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染。
◊无经常性的剧烈振动。

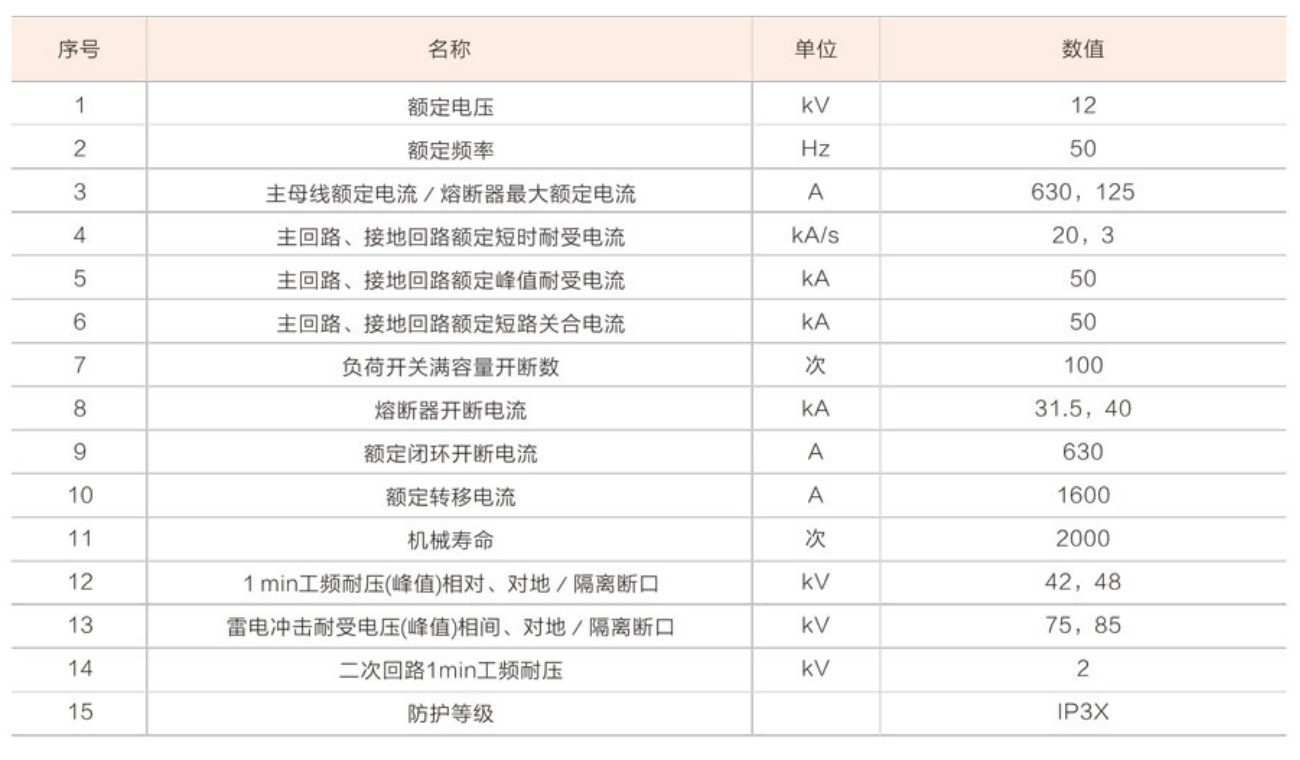

主要技术参数  The main technical parameters


结构特点  Structural features
柜体结构:
◆ 环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其 一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限地保障人身安装和运行设备的可靠。

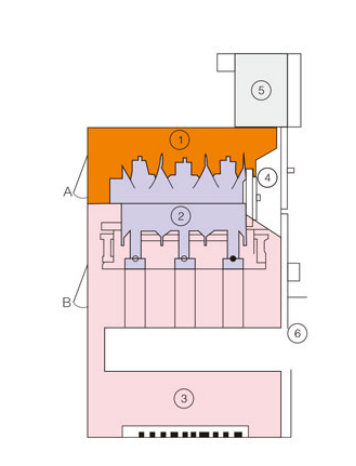

各间隔小室:
◆ 母线室:母线室位于柜的顶部并连接相邻开关柜。
◇ 负荷开关是独立单元，内部充以SF6气体。
◆电缆室:大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
◆机构小室与联锁:小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
◆继电器箱:继电器箱在拒的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马
达单元。
◆断路器室:一个断路器(SF6或真空)能置于负荷开关之下方。

压力释放:
◆上面的压力释放，上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◆下面的压力释放，下面是用于释放电缆小室内部电弧事故时产生的气体压力。

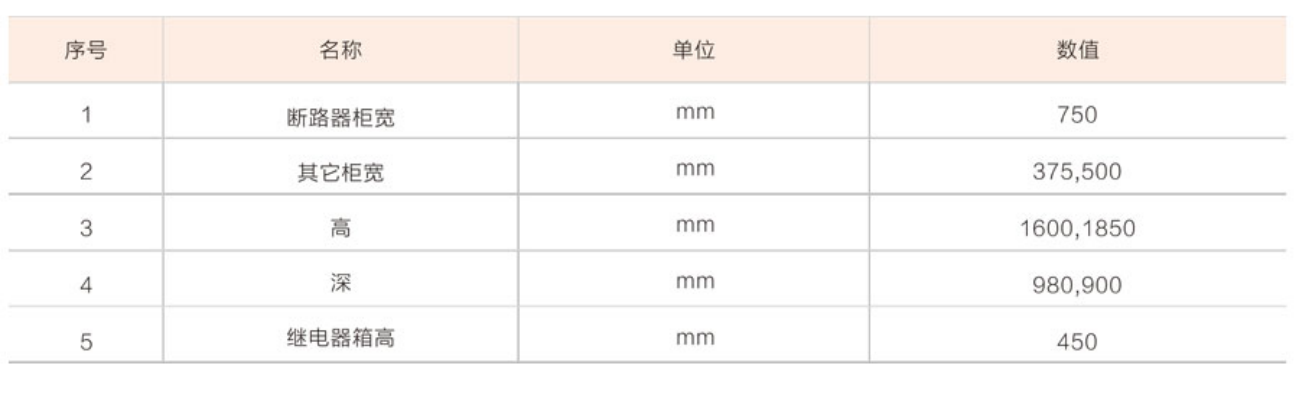

 外形尺寸 Dimensions

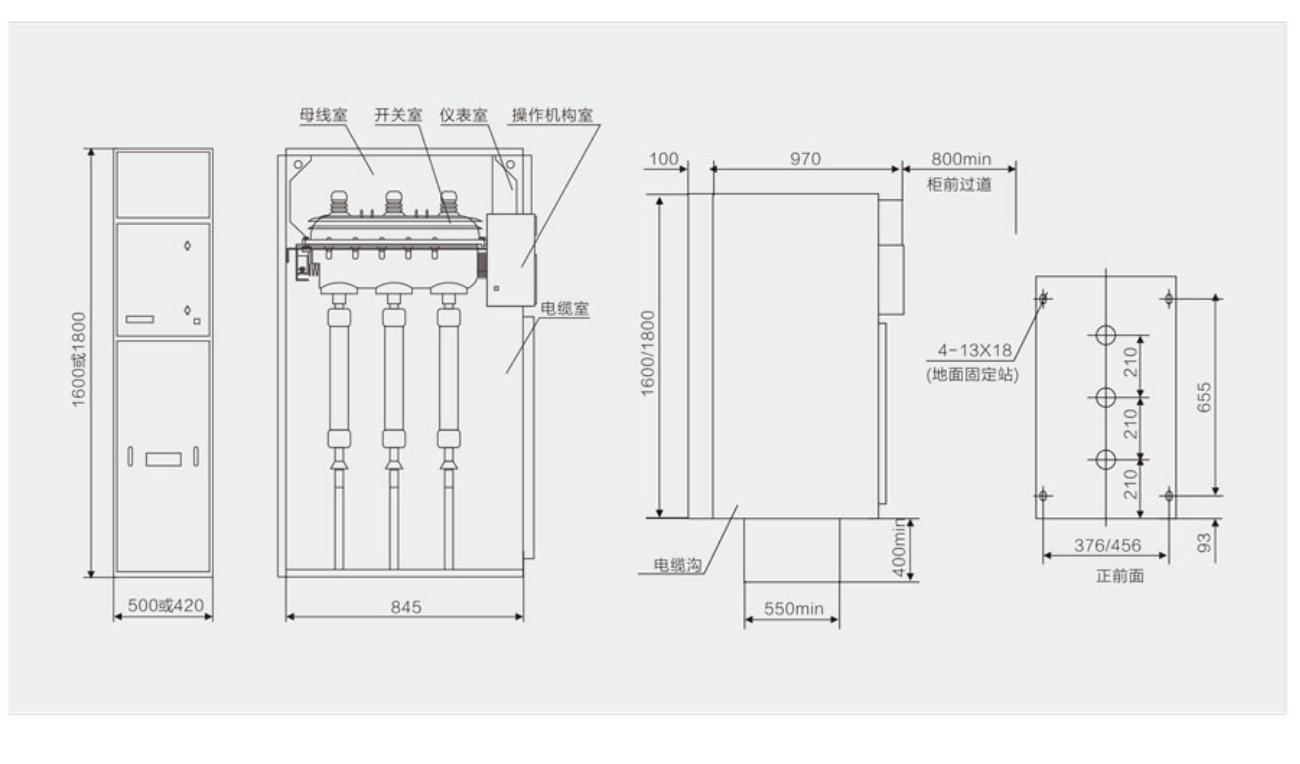

 外形及安装尺寸 Appearance and Installation dimensions


订货须知 Download Google
订货时须提供下列资料:
◇ 主电路方案编号、主结线系统图、排列图、平面布置图。2辅助回路电气原理图、端子排列
  图。
◇ 开关设备内电器元件的型号、规格、数量
◇ 备品、配件的名称及数量。
◇ 有特殊要求情与本公司协商。
