用途 Use
GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。
GCK是经过全面型式试验，并获得CCC认证，是组装而成的高级型低压开关柜，设计符合下列标准：
国家标准GB7251.1 -2005《低压成套开关设备》
国际标准旧C60439.1-1992《低压成套开关设备和控制设备》

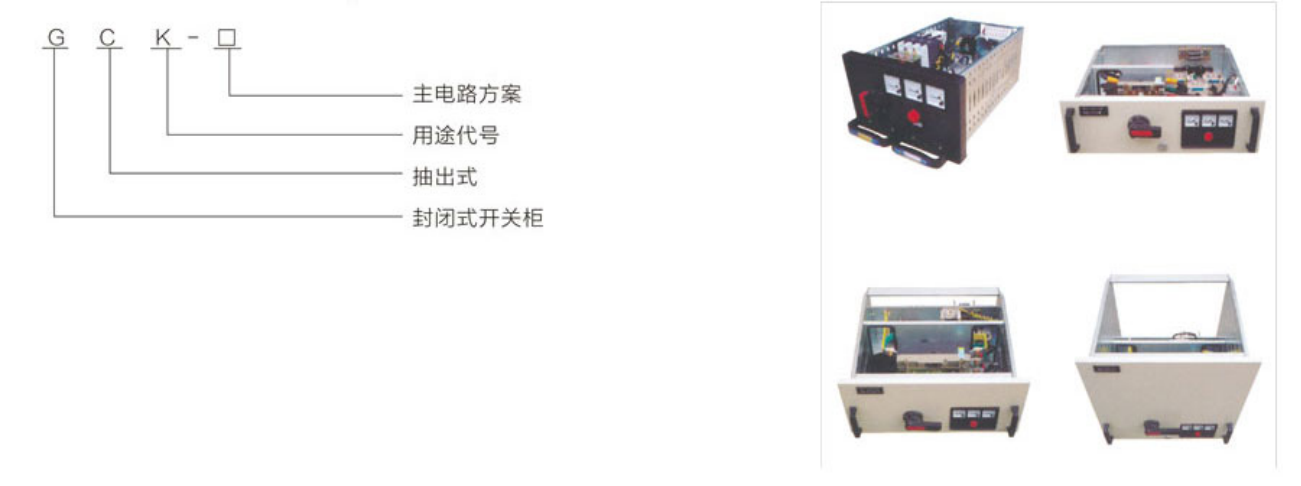

型号含义  Model meaning


正常使用条件 Normal use condition
◊ 周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃;
◊ 相对温度在琅高温度+40℃时不超过50%,在较低温度时允许有较高的相对温度，如+20℃
  时为90%;
◊ 空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃：
◊ 无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
◊ 海抜高度不超过2000米；
◊ 开关柜适用于以下温度运输和储存：-25℃至+55℃,在短时间内(不超过24小时)不超过
  +7℃;
◊  用户对上述条件不能满足时应与制造厂协商。

主要技术参数 Main technical parameters
◊ 额定绝缘电压660V/1000V
◊ 额定工作电压400V/660V
◊ 辅助电路额定工作电压：交流380V、220V，直流110V、220V
◊ 母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A
◊ 母线额定短时耐受电流：50kA、80kA(有效值)1秒
◊ 母线额定峰值耐受电流：105kA/0.1s、140kA/0.1s、176kA/0.1s
◊ 分支母线额定电流：630A、1000A、1250A、1600A
◊ 分支母线额定短时耐受电流：30kA、50kA(有效值)1秒
◊ 分支母线额定峰值耐受电流：63kA、105kA/0.1s
◊ 外壳防护等级：IP30、IP40
◊ 母线设置:三相四线制、三相五线制
◊ 操作方式：就地、远方、自动

开关柜的分类 Switch cabinet classification
◊ 受电柜
◊ 母线联络柜
◊ 馈电柜
◊ 电动机控制柜
◊ 电源切换柜
◊ 功率因数补偿柜

结构特点 Structural features
GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门， 档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：
柜架
柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。
◊ 零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm,下同)。
◊ 内部结构件采用镀锌处理。
◊ 柜体顶盖为可拆卸式，柜顶的四角装有吊坏，用于起吊和装运。
◊ 柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。
功能单元(抽屉部分）
◊ 抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。
(外型见上图)。
◊ 每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。
◊ 操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。
◊ 抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
◊ 功能单元背面具有主电路进出线插头、辅助电路二次插头。
◊ 功能单元隔室采用金属隔板隔开。
◊ 抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。
◊ GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

安装与使用 Installation and use
◆ 产品到达收货地点后.首先应当检查包装是香完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因做好签证，和善后处理。
◆ 对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
◆ 产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后再连接紧固。

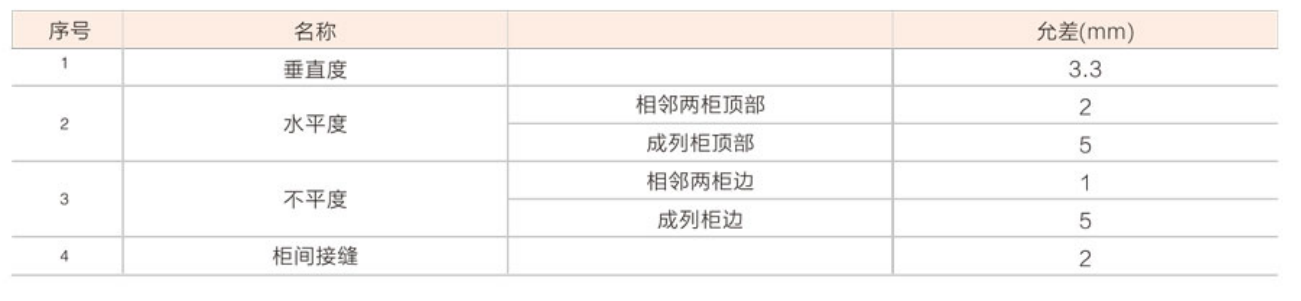

◆ 设备单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合表1规定。

◆ 产品安装后投运前的检查与试验
◇ 检查拒面漆或其它菠盖材料(如喷塑)有否损坏，柜内是否干燥清洁，各部位的安装螺丝是否有松动。
◇ 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
◇ 主要电器的通断是否可靠、准确。
◇ 抽屉或抽出式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。
◇ 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧。
主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠。
◇ 一次方案、二次原理及抽屉尺寸完全相同的抽屉应能方便的互换，无卡阻和碰撞现象。
◇ 更换熔断器的熔芯时，应符合工程设计的要求。
◇ 保护的整定值应根据实际负荷进行正确的整定。
◇ 用1000V兆欧表测量绝缘电阻值不得低于10MΩ。
◇ 各母线的连接应良好，绝缘支撑件，安装件及其它附件安装应牢固可靠。

◆ 使用注意事项
◇ 设备为不靠墙安装，正面操作，双面维护的低压配电柜。柜的维修通道及柜门，必须由考核合格的专业人员方可进入或开启进行操作、检查和维修。
◇ 接好电缆后，开关柜底部应封闭，以防小动物爬入柜内造成短路事故。
◇ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阴增大，应按断路器使用说明书进行维护和检修。
◇ 经过安装和维护后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

◆ 抽屉的操作
◇ 1/2单元抽屉的操作

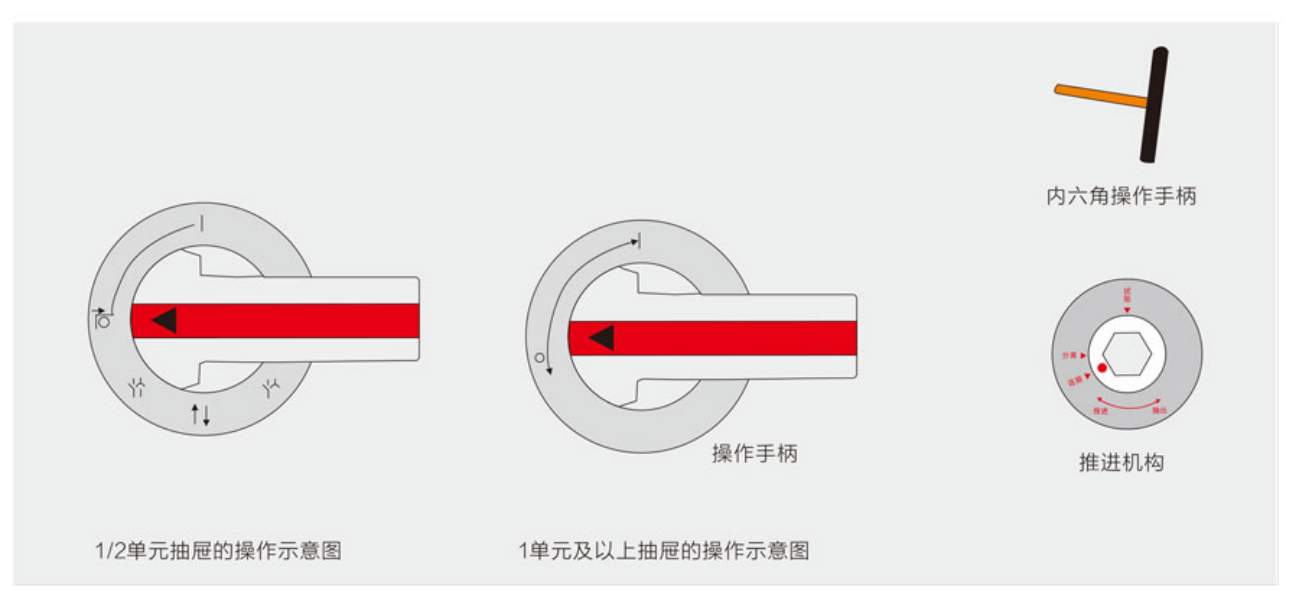

◇ 该抽屉的操作机构由转动部分，转轴、锁扣等组成，具有开关的分合、试验、隔离及锁定功能。 操作机构还装有微动并关，作为电气闭锁之用。
I  工作位置:主开关合闸，主回路及控制回路均接通，功能单元锁定。(O)分闸位置:主开关分
   闸，控制回路接通，功能单元锁定。
   试验位置:主开关分闸，主回路断开，控制回路接通，功能单元锁定。
   隔离位置:抽屉抽出。主、控制回路均隔离断开，抽屉锁定。
   抽出位置:主回路和控制回路均断开，抽屉任意抽出。
   操作手柄压下6mm后方能从(O)位置转向(l)位置。
   工作过程:在抽屉位置(↑↓)时，抽屉方能推进或拉出，逆时针转动45°后，拉出抽屉时可自动到达隔离位置 (    )。顺时针转云45°，到达试验位置(    )。再顺时针转动45°，到达开关分断位置（O）。将手柄压下6mm顺时针转动90°后，开关合闸，如需退出，则依次相反操作。
如有必要，操作手柄上可在主开关分闸，试验、隔离三位置加挂锁，作为安全保护。
◇ 单元及以上油屉的操作
试验:主开关分闸，主回路断开，控制回路接通，功能单元锁定。分离:主开关分闸，主回路断开，控制回路断开，抽屉任意抽出。
连接:主回路插件、控制回路插件接通可以进行分合闸，功能单元锁定。I:断路器合闸；O:断路器分闸。





◇ 操作说明:将抽屉推进机构调整到“分离’位置，用“内六角操作手柄”顺时针旋转至“连接”位置，将操作手柄顺时针旋转90°，断路器合闸，分闸操作顺序与上相反。
注:l.推进机构在试验位置和分离位置时不能合断路器。
   2.开关在合闸位置时不能操作推进机构。

◆ 解锁机构
◇ 在1单元及以上抽屉的右下角有一个圆孔，这是抽屉门的解锁机构，当抽屉推进机构在连接位置，开关手柄在“O”位时，则先将小盖拔出，用小螺丝刀插入孔内向下移动锁扣即可开门，关门后务必将塑料小盖盖上，否则将破坏原有的防护等级。

外形尺寸及安装 Dimensions and Installation

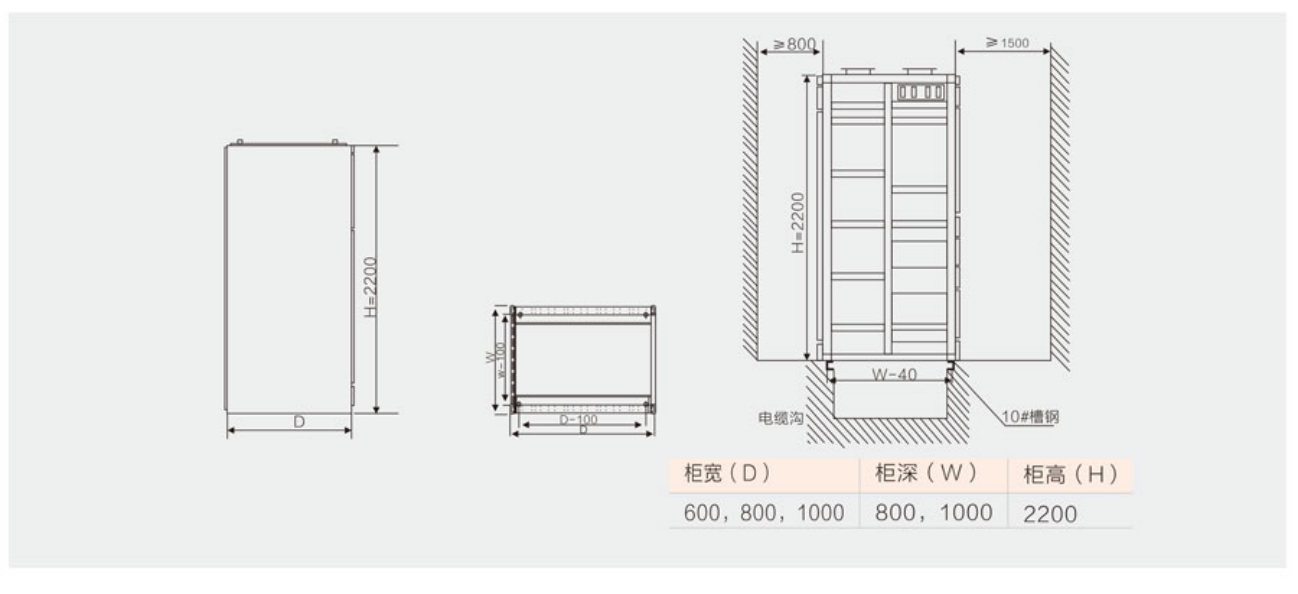

◆ 外型尺寸见表2
◇ 安装GCK系列开关柜属非靠墙垂直安装，其后面为柜体的出线电缆沟，为便于维护，后面距墙通常为800~1200mm，正面距离安装见下图。

出厂资料及附件 Factory data and accessories
◆ 制造厂供货时应提供下列文件及附件
◇ 发货清单            ◇产品合格证及出厂试验报告
◇ 使用说明书           ◇ 有关电气图纸
◇ 主要元件说明书       ◇ 柜门钥匙，操作手柄及合同单规定的备品备件。

订货须知 Download Google
◆ 订货时用户应提供:
◇ 主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数。
◇ 标明进出线电缆规格。
◇ 开关柜内主要电气元件的型号，规格及数量。
◇ 如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据。
◇ 开关柜使用在特殊环境条件时，应在订货时详细说明。
◇ 开关柜表面颜色及其它具体要求。

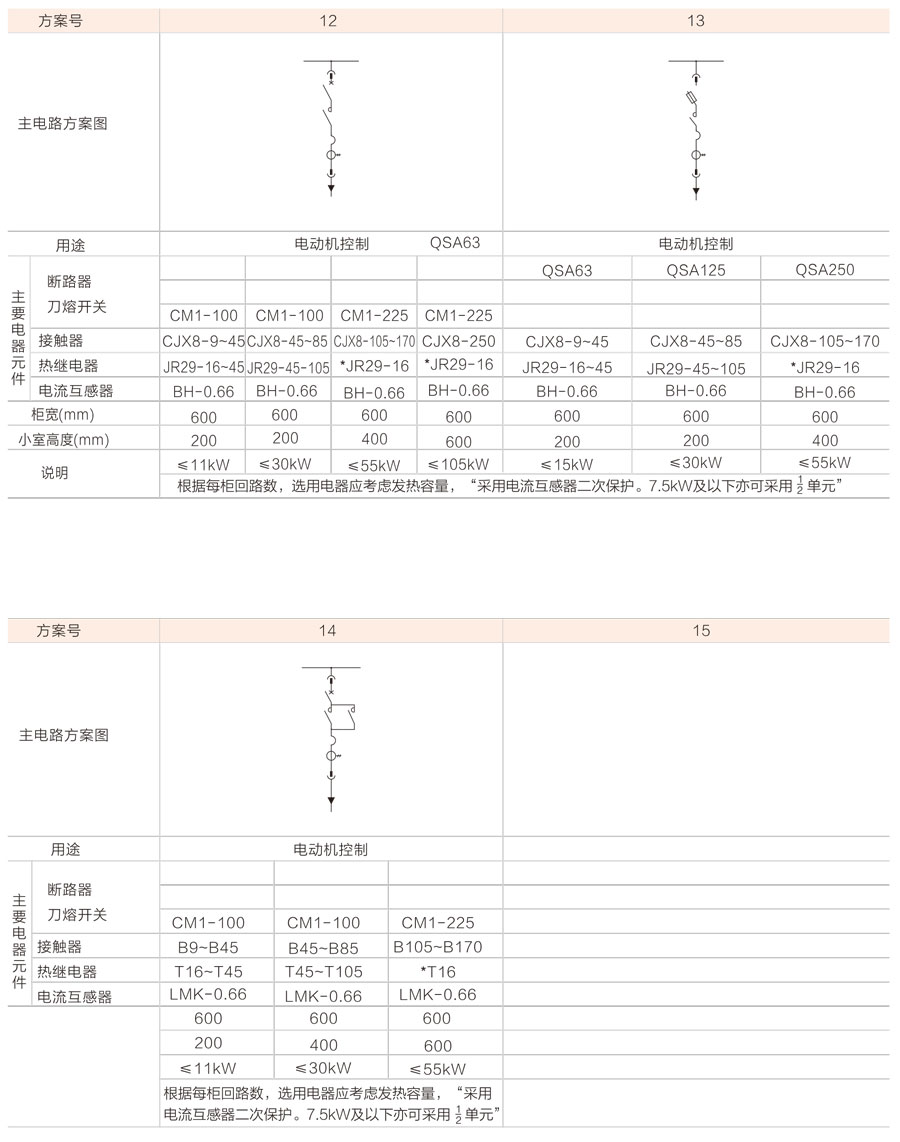

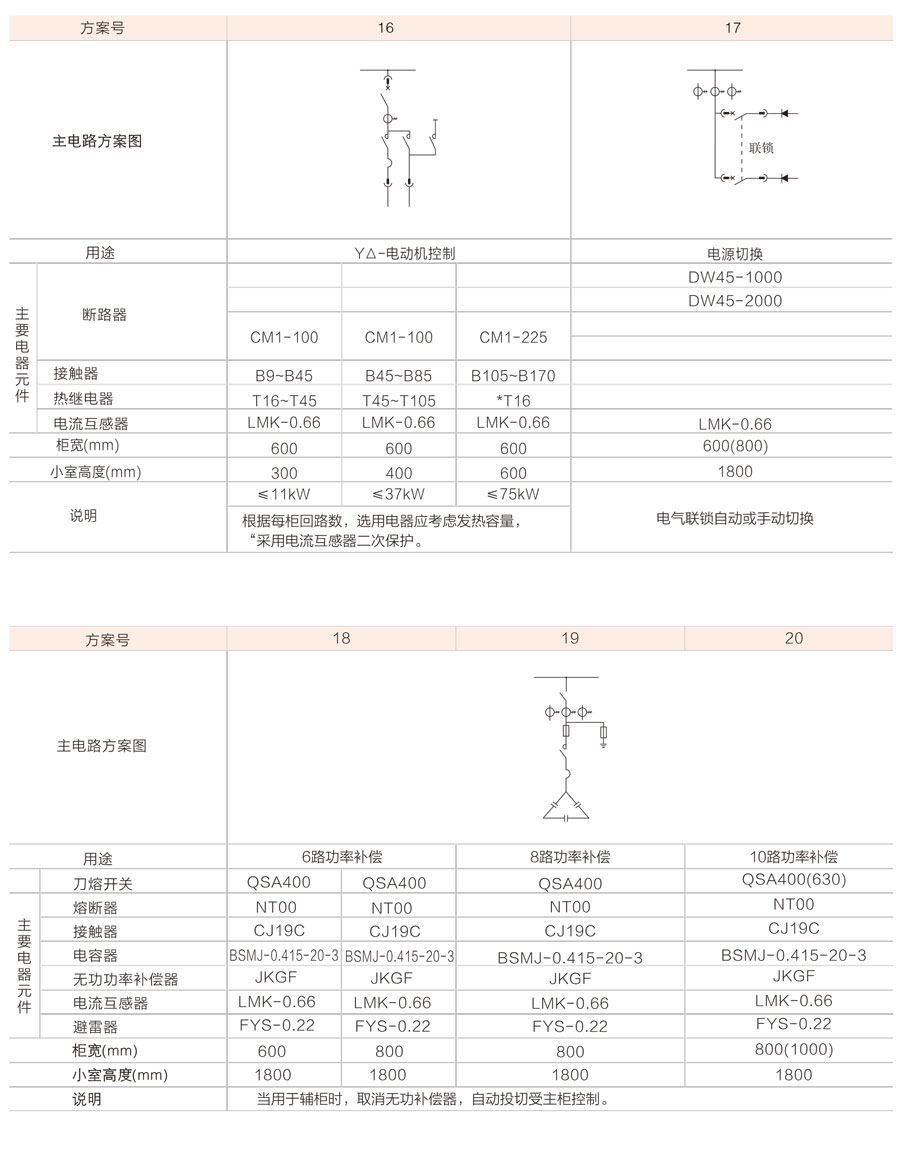

主电路方案图  Main circuit plan
