正常使用条件 Normal use condition
◊ 环境温度：-50℃~+40℃,且24h内的平均温度不超过+36℃;
◊ 海抜离度：不超过2000m;
◊ 相对湿度：在周围空气湿度为+40℃时不超过50%;
在较低湿度下可以有较高的相对湿度(如：+20℃时为90%),考虑到温度的变化允许产生适
度的凝霜:
◊ 设备安装时与垂直面的倾斜度应不超过5°，设备应安装在无剧烈屏动、无冲击及无腐蚀的
场所。
结构特点Stnictural features
CL-21型低压动力配电拒系封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压衷，指示母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外。还装有接触器和热继电器，箱前门可装操作按纽和指示灯。

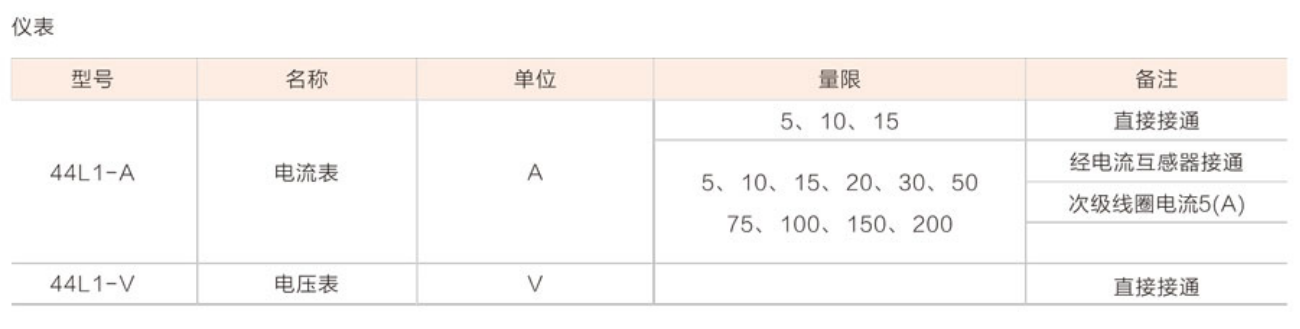

主要设备的技术参数Tethnical parameters of the main equipment
外形安装尺寸 Outline mounting size
◇ 动力配电柜A型结构的外型及安装尺寸见图1.
◇ 动力配电柜B型结构的外型及安装尺寸见图2
使用、维护和检修 Use, maintenance and overhaul
◆ 动力配电箱在安装或检修后，在投入远行前须进行下列各项检查与实验（检修后的检查与试
验，视其检修质性而定)。
◇ 检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求。
◇ 检查用于操作的刀开关、空气开关是否灵活，应无卡轧型象。
◇ 检查所装设的电器设备的接触是否良好.是否符合该电器设备的本身使用要求。
◇ 检查动力配电柜内部有无其他异物及各部分坚固螺钉是否有松动现象。
■ 订货须知Download Google
◆ 订货时客户应提供下列资料:
◇ 一次线路方案及单线系统图;
◇ 二次线路展开系统图:
◇ 每箱内所装各种电路设备详细规格及数据;
◇ 在订购B型结构时须提供动力配电柜的排列图和平面布置圈。

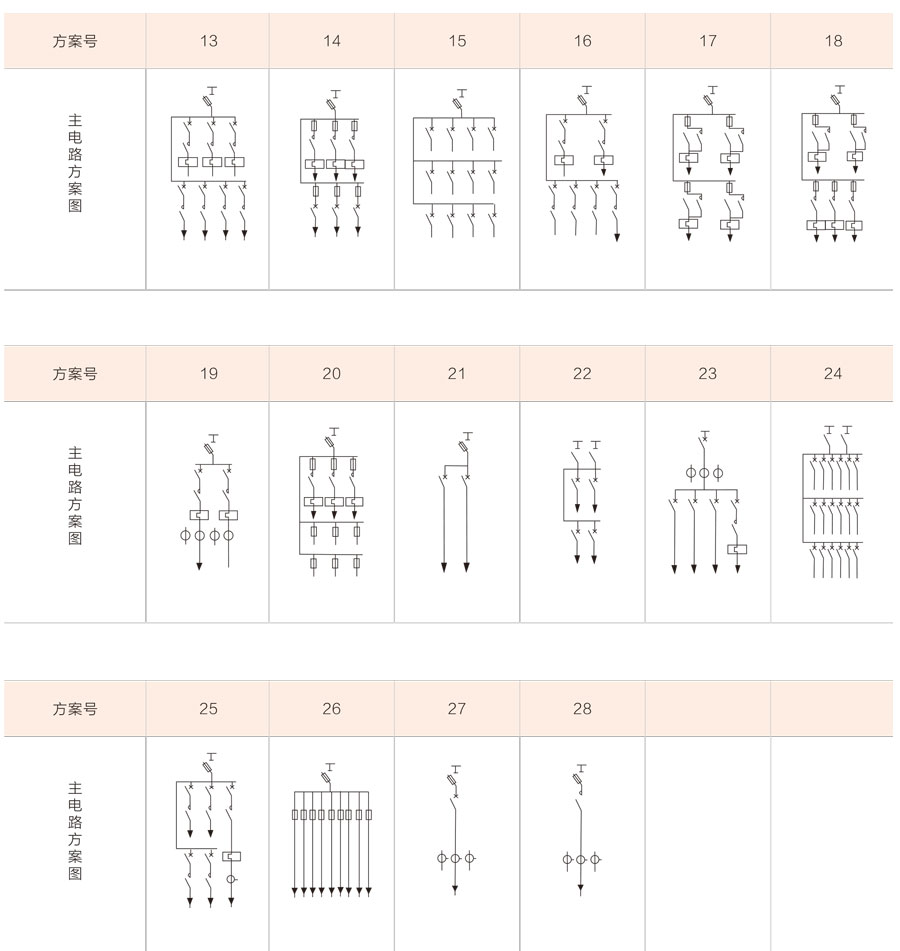

■主电路方案Main circuit scheme
