XXM计量箱
用途及产品介绍:
XXM电表计量箱适用于厂矿,宾馆,新建生活住宅小区,商业,学校等民用或非专业人员可进入的场地使用.作为照明配电,计量,电源插座之用,输出的电路带有保护器件,使用安全可靠.箱体采用冷轧钢板弯制焊接成型.箱门用铰链与箱体相连.元件,电度表等安装在二层板上.电器元件均有安全防护设施.可安全操作电器开关;计量箱箱门上可装设观察窗。

 执行标准
GB7251.3-2006 《低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的成套开关设备和控制设备--配电板的特殊要求》。

正常使用条件
1. 周围环境温度不高于+40℃,24小时周期内平均温度不高于+35℃.周围空气温度不低于-5℃。
2. 相对湿度在最高温度+40℃时,不超过50％.在较低温度时允许有较高的相对温度,但应考虑由于温度变化而可能产生的凝露。
3. 海拔高度不超过2000米。
4. 无爆炸危险及剧烈振动的场所。
5. 运输和储存温度范围在-25℃~+55℃之间。

电气性能和参数:
1.额定工作电压交流220V,额定频率50Hz
2.额定绝缘电压400V
3.输入总负载电流不超过250A,其优选值为20、25、32、40、50、63、80、100、160、200、250A.
4.短路耐受电流4.5KA
5.每个输出电路的额定电流不超过63A,其优选值为：6、10、16、20、25、32、40、50、63A

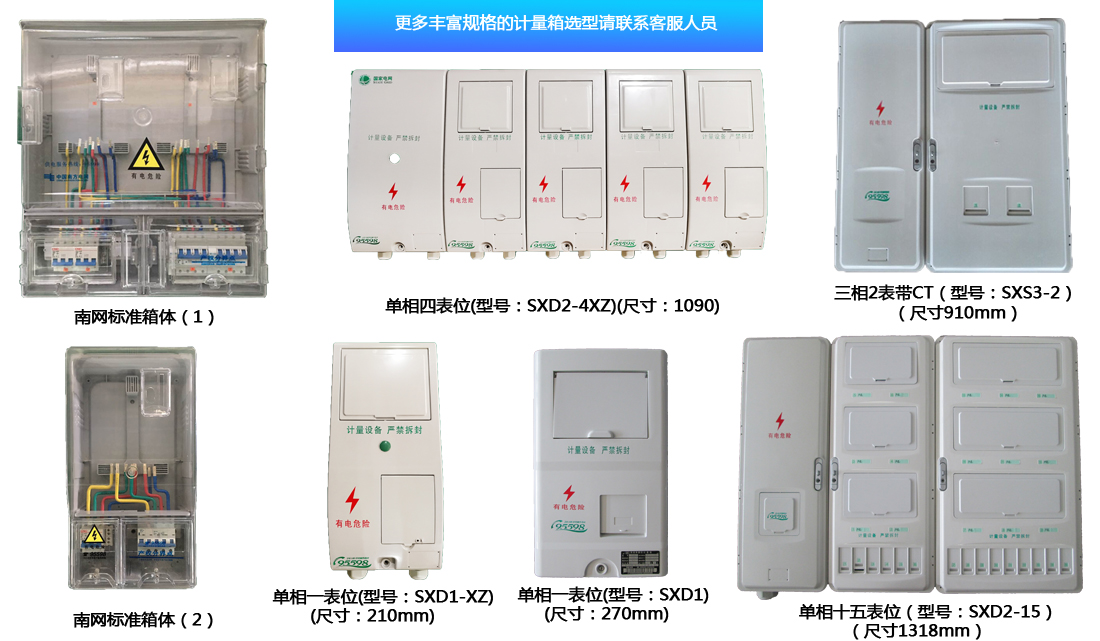

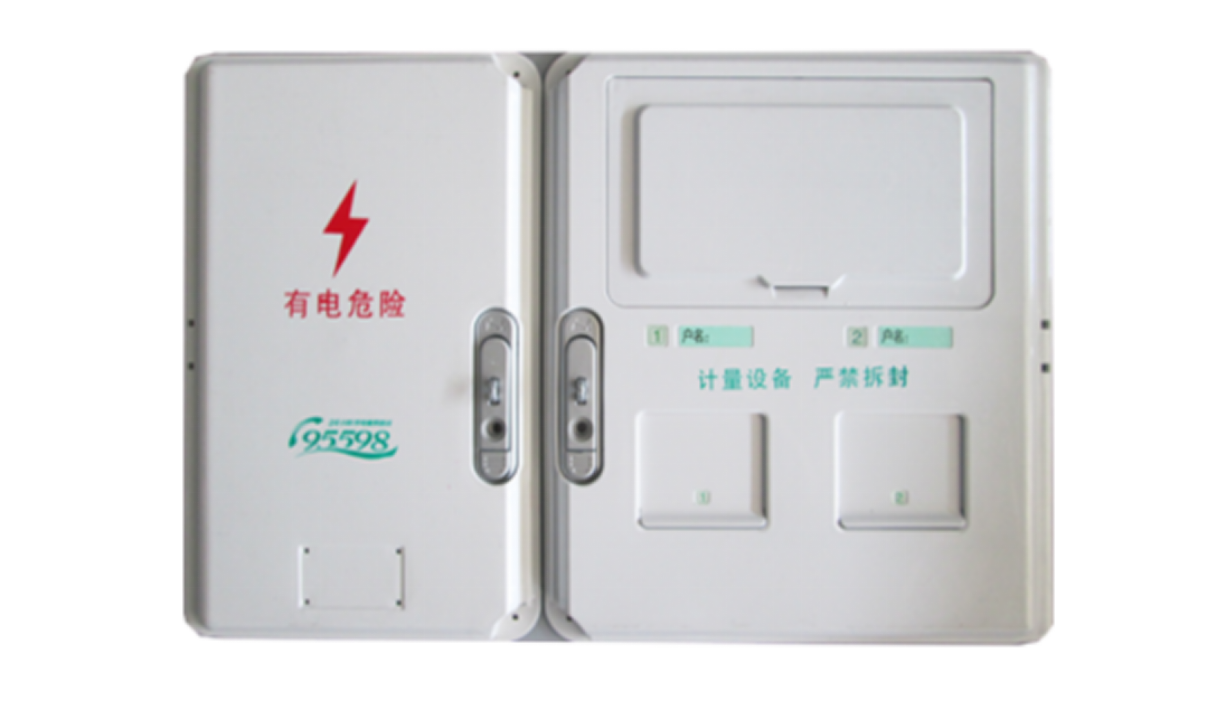

计量箱
产品概述：
该系列电表箱是根据全国电网改造对计量箱配套设备的最新要求，采用先进设计，制造技术研制，开发的新型电表箱，适合用电管理部门的各项最新技术要求，箱体采用国际一线品牌聚碳酸酯（PC）和阻燃ABC工程塑料注塑成型。

优势及特点：
防窃电、防雨水、耐腐蚀、重量轻、结构紧；适用电子表，预付费表，机械表，及表前断路器和表后断路器等多种配置的计量箱；符合国、南网技术标准要求。

技术特点
1防窃电: 进线室，仪表室，出线室三室隔离结构，全透明仪表室上盖.防盗螺栓，铅封，挂锁三重连锁保护开启系统;
2.更安全: 箱体绝缘，无可接触导体外露，所有固定件在箱体内部受保护，国际一线品牌原材料，双层边设计:斜向下45°防水散热通风窗。出线开关室满足lp30要求;
3.易管理: 箱体上设置多种管理功能模块，满足用户多种管理模式，降低管理成本；
4.大容晕: 单体表箱最大满足16表位安装要求，可扩容至20表位，且满足10mm²铜芯电源线布线要求;
5.易维护: 控制元件集中于控制箱，用户端维护免拆铅封，箱体上盖可通过活动铰链180°开启或取下;
6.模块化: 靠壁式箱体设计，可以实现各种功能的箱体任意拼接，以扩大安装容量和增加功能，满足用户对电表箱高端配置的要求;
7.液入式:内置式铰链，上盖满足布180°开启的同时做到与墙体互不干涉，满足嵌入式安装要求，进一步减少电表箱安装对空间的要求；
8.外观美:人性化外观设计理念，晶莹剔透，集成式设计思路规划箱内空间，让电表箱在现代建筑中成为一道美丽的风景线。

产品优势



主要技术参数
■ 绝缘强度：表箱1min对地承受工频耐压2000V:不应发生飞孤、闪电击穿现现象;
■ 气温影晌：表箱在外界50℃,内部75摄氏度和长期阳光照射，以及高温:65℃4小时，低温
  一30℃小时的条件下，不变形，不开裂且保持透明性;
■ 抗份压性能：100KG.重物(面积10*10cm²)，置于表箱任意位置.，三分钟后表箱不开裂，
  不破损，同时观察耐静力挤压；200KG重物饰加于平放的电表箱上，一分钟后表箱无裂纹、
  剥落、报损现象；
■ 杭冲击:表箱在固定螺丝旋紧的条件下(无包装)，由2米高度自由落体至地面，箱体应保持完
  好。
■ 耐冲击:将7KG重的沙袋，从1米高度自由落下反反复5次，表箱部位无裂纹、破损等现象;
■ 阻燃耐热性能：具有V-0等级的阻燃性能; 耐燃温度不低650℃
■ 抗腐蚀性能：具有抗腐蚀性能.在0.5%盐酸溶液中泡4小时或把浓度3%的酸碱溶液1毫升
  滴在箱体表面1小时，无明显被腐蚀现象。
■ 额定电压:主回路的额定电压交流400V；辅助单元控制、信号额定电压交流220V
■ 主回路1min工频耐受电压(有效值):主回路地、主回路相间均为2500V。
■ 二次回路1min工频耐受电压(有效值):2000V
■ 额定频率:50HZ
